이지타일

1.1 적용범위

1. 지하층 벽면의 마감용으로 설치하며 누수 및 결로 현상을 처리하는 지하층 이중공간 벽체공사에 적용합니다.

1.2 관련 시방절

1. 공사와 관련된 사항 중 이 시방서에서 다루지 않은 내용은 표준시방서의 해당 사항을 따릅니다.

1.3 시스템 설명

1. 콘크리트 구조물의 수축팽창, 수화열, 계절 온도 변화와 방수재 노화 등으로 생긴 결로수·침투수가 이동할 배수층과 통기층을 확보합니다.
2. 합성수지(PP+PE+안료) 성형품을 사용해 외부 침투수의 이동 경로를 구성합니다.
3. 별도 마감재를 칠하지 않는 디자인 패널 구조이며 필요한 부분의 패널을 교체할 수 있습니다.

1.4 제출물

1. 시공계획서를 제출합니다.
2. 카탈로그, 특기시방서와 견본을 포함한 제품자료를 제출합니다.
3. 시공 전 작업부위 청소와 장애물 제거 상태를 확인하고, 시공 후 배수판 설치 확인서를 제출합니다.
4. 공인 시험성적서와 환경표지 등 해당 품질인증서류를 제출합니다.

1.5 운반·보관·취급

1. 현장 이동 시 배수판이 충격을 받지 않도록 취급합니다.

2.1 재료

1. 재질은 합성수지(PP+PE+안료)입니다.

2.2 제품의 특징

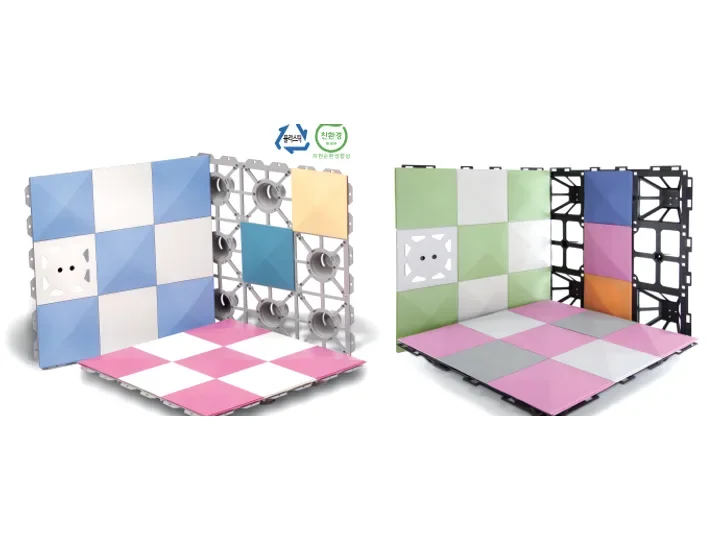

1. 베이스 패널과 유격이 있는 디자인 패널을 사용하는 2중 패널 구조로 온도 변화에 따른 변형 부담을 줄입니다.
2. 필요한 디자인 패널만 교체해 유지보수할 수 있습니다.
3. 벽면 상태에 따라 필요한 길이의 배수판 전용 환기용 그릴을 설치해 내부를 건조한 상태로 유지하도록 돕습니다.
4. 콘크리트 못 타정 충격이 패널에 집중되지 않도록 베이스 패널의 성형 구조에 완충 공간을 둡니다.
5. 못을 따라 유입되는 물이 외부로 드러나지 않도록 베이스 패널 내부에 물끊기 홈을 둡니다.
6. 윗 패널이 아랫 패널 안쪽으로 겹치는 구조로 결로수와 침투수가 패널 밖으로 드러나지 않게 유도합니다.

3.1 시공조건 확인

1. 시공부위와 작업구간에 장애물이 있는지 확인합니다.
2. 다른 작업과 중복 작업이 이루어지는지 확인합니다.

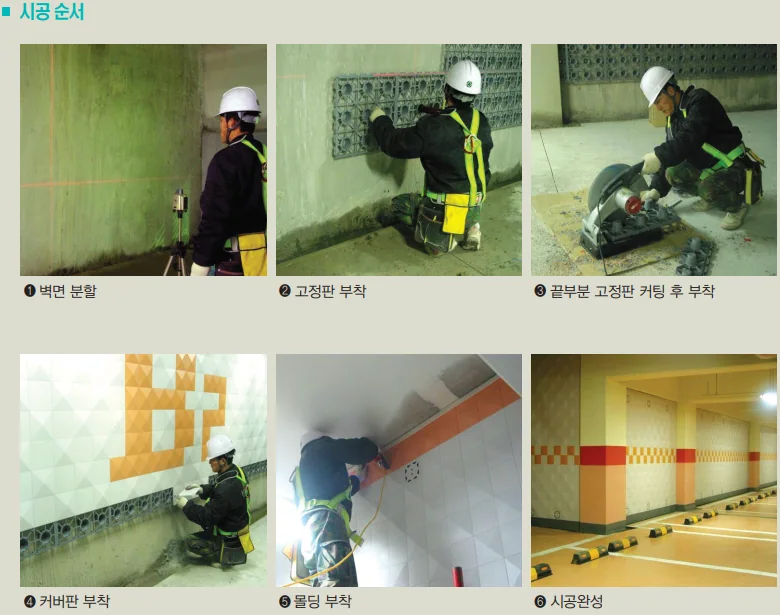

3.2 작업준비

1. 전동설치 및 배수판 절단에 필요한 절단기와 전원을 준비합니다.
2. 배수판 작업장으로 자재를 분산합니다.

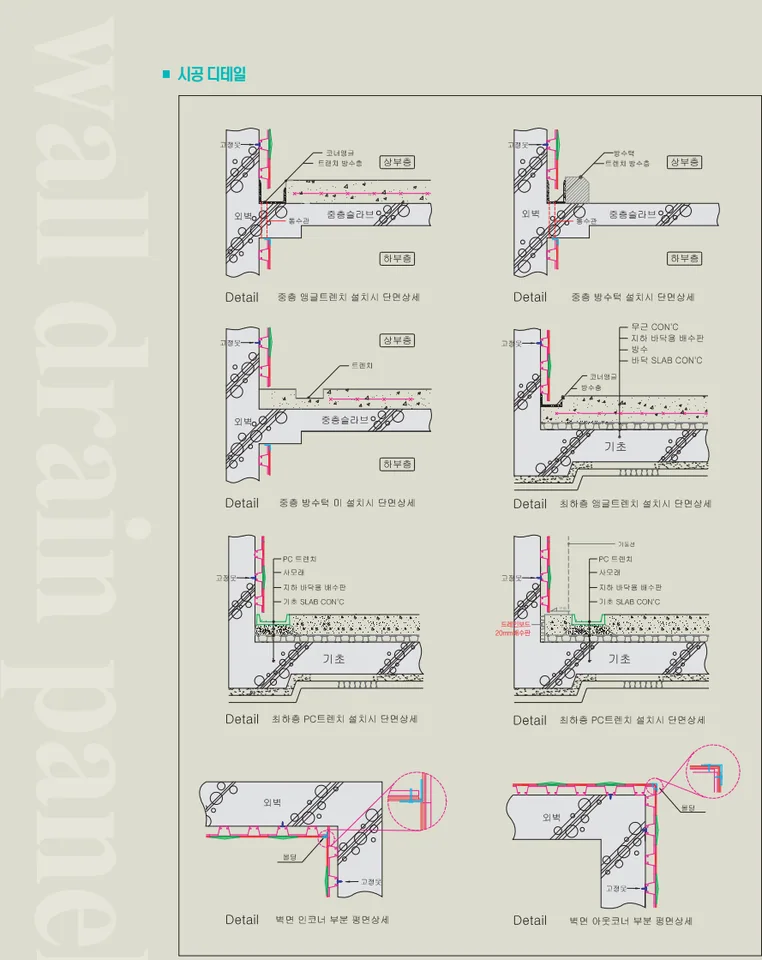

3.3 시공기준
