연속 배수 공간
돌기 구조의 매트를 연결해 침투수가 집수정 방향으로 이동할 연속 공간을 구성합니다.
margio mat
지하 바닥 배수용 매트
마르지오 매트

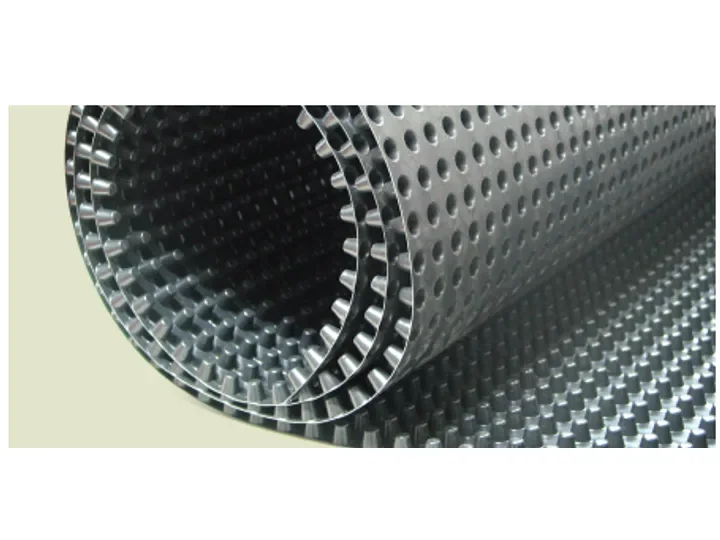

연속 배수층을 펼쳐 넓은 바닥에 설치합니다.
Key Features
마르지오 매트의 주요 특징
제품 구조와 시공 방식이 현장에서 어떤 역할을 하는지 핵심 기능 중심으로 정리했습니다.
02
연속압출 진공성형
폴리프로필렌계 재료를 연속 성형해 반복되는 교각 구조를 가진 제품입니다.
03
바닥 공간 분리
기초 콘크리트와 상부 무근 콘크리트 사이에 빈 공간을 두어 배수 경로를 확보합니다.
04
현장 재단과 연결
730×2,200㎜ 단위 제품을 현장 조건에 맞춰 재단하고 맞물려 설치합니다.
Specifications
제품 규격과 성능
카탈로그 시방서에 수록된 치수, 사용량과 압축하중을 제품별로 정리했습니다.
| 제품명 | 규격(㎜) | 크기 | 소요량 | JOINT HOLE | 교각 수량 | 압축하중 | 충진 콘크리트량 |
|---|---|---|---|---|---|---|---|
| 마르지오 매트30 | 730×2,200×30 | 1.6㎡ | 1매/㎡ | 316 | 316 | 50kN/㎡ 이상 | 0.0065㎥ |
| 마르지오 매트45 | 730×2,200×45 | 1.6㎡ | 1매/㎡ | 248 | 248 | 50kN/㎡ 이상 | 0.0107㎥ |
| 마르지오 매트70 | 730×2,200×70 | 1.6㎡ | 1매/㎡ | 168 | 168 | 40kN/㎡ 이상 | 0.0158㎥ |
- ※ 재질: 합성수지
- ※ 압축하중 시험편: 500×500㎜
- ※ 제품 치수는 금형 기준이며 절단면에 따라 편차가 있을 수 있습니다.
주요 적용 장소
- 지하층 구조물
- 기계실
- 저장실
- 터널
- 지하철
- 수영장
- 전기실
- 지하주차장
- 벙커
- 탄약고

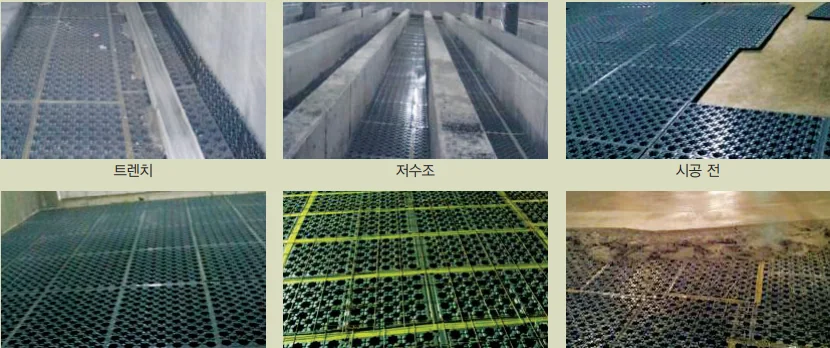

Construction Steps
시공순서
현장 조건과 설계도서를 확인한 뒤 아래 순서에 따라 설치합니다.
- 01
바닥 상태 확인
바닥 슬래브의 평활도와 집수정 연결 방향을 확인합니다.
- 02
끝부분부터 설치
한쪽 벽체 끝부분에서 시작해 매트를 바닥 중앙 방향으로 펼칩니다.
- 03
현장 재단
기둥과 끝부분의 남는 공간은 현장 치수에 맞춰 절단합니다.
- 04
연결부 봉합
겹침부와 바닥 틈새를 테이프로 봉합해 타설 중 벌어짐을 줄입니다.
- 05
와이어메시 설치
설치 상태를 확인한 뒤 와이어메시를 배치합니다.
- 06
무근 콘크리트 타설
상부 무근 콘크리트를 최소 90㎜ 이상 확보해 타설합니다.
Technical Details
시공 단면과 상세

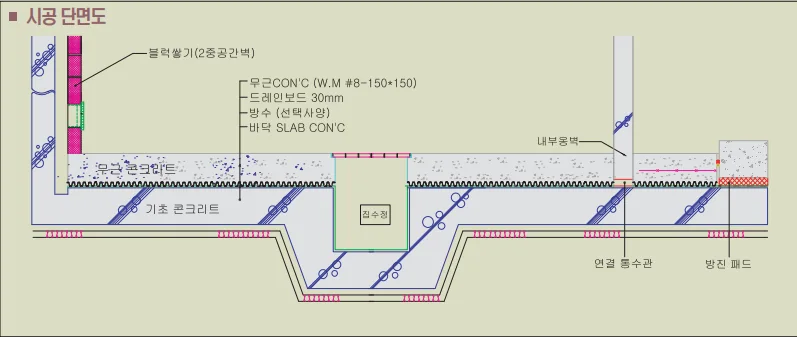

카탈로그 수록 상세도를 확대해 트렌치, 집수정과 연결부 구성을 확인할 수 있습니다.
Specification Document
제품 시방서
일반사항, 제품과 시공 기준을 장별로 펼쳐 확인할 수 있습니다.
1.1 적용범위
- 지하 최하층 Mat Slab 상부와 무근 콘크리트 사이에 설치합니다.
1.2 관련 시방절
- 공사와 관련된 사항 중 이 시방서에서 다루지 않은 내용은 표준시방서의 해당 사항을 따릅니다.
1.3 시스템 설명
- 상부 무근 콘크리트로 유입된 침투수가 집수정으로 이동할 수 있는 경로를 확보합니다.
- 합성수지 성형품을 사용해 외부 침투용수의 배수 공간을 구성합니다.
1.4 제출물
- 시공계획서를 제출합니다.
- 시공 전 청소와 장애물 제거 상태, 시공 후 콘크리트 타설 완료 상태를 확인한 확인서를 제출합니다.
- 공인기관 시험성적서 등 품질인증서류를 제출합니다.
1.5 운반·보관·취급
- 현장 이동 시 충격을 피하고 플라스틱 제품이 화기에 노출되지 않도록 취급합니다.
2.1 재료 및 사양
- 재질은 합성수지입니다.
| 제품명 | 규격(㎜) | 크기 | 소요량 | JOINT HOLE | 교각 수량 | 압축하중 | 충진 콘크리트량 |
|---|---|---|---|---|---|---|---|
| 마르지오 매트30 | 730×2,200×30 | 1.6㎡ | 1매/㎡ | 316 | 316 | 50kN/㎡ 이상 | 0.0065㎥ |
| 마르지오 매트45 | 730×2,200×45 | 1.6㎡ | 1매/㎡ | 248 | 248 | 50kN/㎡ 이상 | 0.0107㎥ |
| 마르지오 매트70 | 730×2,200×70 | 1.6㎡ | 1매/㎡ | 168 | 168 | 40kN/㎡ 이상 | 0.0158㎥ |
- ※ 재질: 합성수지
- ※ 압축하중 시험편: 500×500㎜
- ※ 제품 치수는 금형 기준이며 절단면에 따라 편차가 있을 수 있습니다.
3.1 시공조건 확인
- 바닥 슬래브의 평활도를 확인합니다.
3.2 작업준비
- 전동설치 및 배수판 절단에 필요한 절단기와 전원을 준비합니다.
- 배수판 작업장으로 자재를 분산합니다.
3.3 시공기준
공통사항
- 연결부와 바닥 끝부분은 무근 콘크리트 타설 중 이격이나 들뜸이 없도록 테이프로 봉합합니다.
시공순서
- 한쪽 벽체 끝부분부터 붙여 설치합니다.
- 기둥이나 벽까지 남는 공간은 현장 치수에 맞춰 절단해 끼워 넣습니다.
설치순서
- 배수판을 양중합니다.
- 벽면 끝부분부터 설치합니다.
- 바닥 중앙 방향으로 설치합니다.
- 기둥 또는 끝부분은 현장 치수에 맞게 절단합니다.
- 벽 결로수 처리가 필요하면 배수판을 벽쪽으로 세워 바닥 배수 경로와 연결합니다.
- 바닥 틈새는 테이프로 봉합합니다.
- 무근 콘크리트를 타설합니다.
시공 시 유의사항
- 배수판 상부 무근 콘크리트 두께는 최소 90㎜ 이상 확보해 균열을 예방합니다.
