집수정 방향으로 유도
바닥 슬래브 위에 빈 공간을 형성해 침투수가 집수정과 연결 통수관 방향으로 이동하도록 합니다.
margio
지하 바닥용 배수판
마르지오 바닥용
무근 콘크리트 아래에 계획 배수층을 만듭니다.
Key Features
마르지오 바닥용의 주요 특징
제품 구조와 시공 방식이 현장에서 어떤 역할을 하는지 핵심 기능 중심으로 정리했습니다.
02
콘크리트 충진 구조
교각 내부에 콘크리트가 채워지는 구조로 상부 무근 콘크리트 하중을 지지하도록 설계됐습니다.
03
합성수지 재질
결로수와 침투수에 직접 노출되는 환경을 고려한 합성수지 성형 제품입니다.
04
절단·연결 중심 시공
500×500㎜ 패널을 연결하고 현장 끝부분에 맞춰 절단해 설치합니다.
Specifications
제품 규격과 성능
카탈로그 시방서에 수록된 치수, 사용량과 압축하중을 제품별로 정리했습니다.
| 제품 | 규격(㎜) | 크기 | 소요량 | JOINT HOLE | 교각 수량 | 압축하중 | 충진 콘크리트량 |
|---|---|---|---|---|---|---|---|
| 30㎜형 | 500×500×30 | 0.25㎡ | 4매/㎡ | 48 | 64 | 50kN/㎡ 이상 | 0.0128㎥ |
| 45㎜형 | 500×500×45 | 0.25㎡ | 4매/㎡ | 40 | 100 | 50kN/㎡ 이상 | 0.0125㎥ |
| 70㎜형 | 500×500×70 | 0.25㎡ | 4매/㎡ | 40 | 100 | 50kN/㎡ 이상 | 0.0165㎥ |
| 120㎜형 | 500×500×120 | 0.25㎡ | 4매/㎡ | 40 | 64 | 50kN/㎡ 이상 | 0.0290㎥ |
| 200㎜형 | 500×500×200 | 0.25㎡ | 4매/㎡ | 40 | 36 | 50kN/㎡ 이상 | 0.0521㎥ |
- ※ 재질: 합성수지
- ※ 압축하중 시험편: 500×500㎜
주요 적용 장소
- 지하층 구조물
- 기계실
- 저장실
- 터널
- 지하철
- 수영장
- 전기실
- 지하주차장
- 벙커
- 탄약고
Construction Steps
시공순서
현장 조건과 설계도서를 확인한 뒤 아래 순서에 따라 설치합니다.

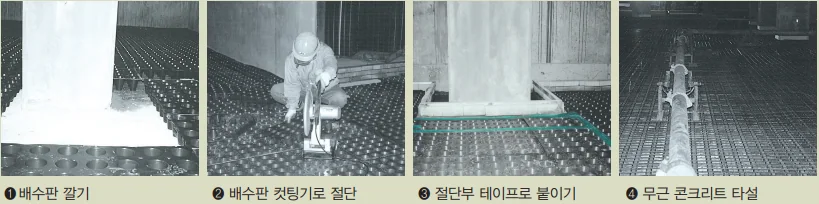

- 01
배수판 깔기
벽체 끝부분부터 구멍이 있는 면이 벽을 향하도록 배치합니다.
- 02
현장 치수에 맞게 절단
기둥과 끝부분의 남는 공간을 절단기로 재단합니다.
- 03
절단부 테이핑
절단하거나 틈이 생긴 연결부를 테이프로 봉합합니다.
- 04
무근 콘크리트 타설
와이어메시를 설치한 뒤 계획된 두께로 무근 콘크리트를 타설합니다.
Technical Details
시공 단면과 상세

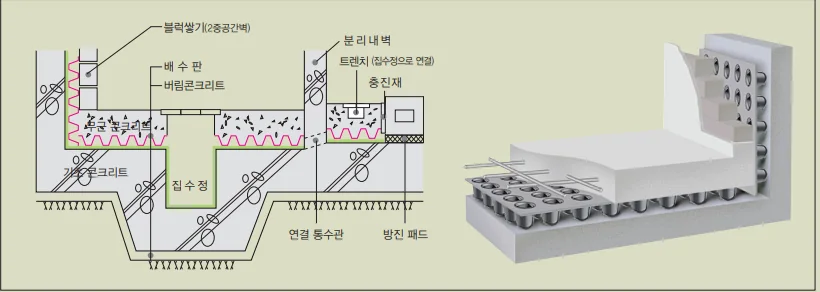

카탈로그 수록 상세도를 확대해 트렌치, 집수정과 연결부 구성을 확인할 수 있습니다.
Test & Certification
시험성적과 인증
보유 원문에서 발급기관, 식별번호, 발급일과 실제 적용 제품 범위를 확인해 표시했습니다.
환경표지 인증
- 발급기관
- 한국환경산업기술원
- 발급/유효
- 유효기간 2025.07.28~2028.07.27
- 식별번호
- 제33552호 · EL721 합성수지 제품
적용 범위
마르지오배수판 30t·45t·70t·120t·200t, 마르지오조경배수판 30t, 이지타일
인증 적용 제품은 인증서 별지의 제품 목록을 기준으로 표시했습니다.
Specification Document
제품 시방서
일반사항, 제품과 시공 기준을 장별로 펼쳐 확인할 수 있습니다.
1.1 적용범위
- 지하 최하층 Mat Slab 상부와 무근 콘크리트 사이에 설치합니다.
1.2 관련 시방절
- 공사와 관련된 사항 중 이 시방서에서 다루지 않은 내용은 표준시방서의 해당 사항을 따릅니다.
1.3 시스템 설명
- 상부 무근 콘크리트로 유입된 침투수가 집수정으로 이동할 수 있는 경로를 확보합니다.
- 합성수지 성형품을 사용해 외부 침투용수의 배수 공간을 구성합니다.
- 제품 간 연결용 날개 구멍과 돌출핀으로 패널을 고정해 콘크리트 타설 중 이격과 들뜸을 줄입니다.
1.4 제출물
- 시공계획서를 제출합니다.
- 전기, 기계, 변전실, 주차장 패드, 트렌치, 무근 콘크리트와 집수정 상세가 포함된 시공상세도면을 제출합니다.
- 시공 전 청소와 장애물 제거 상태, 시공 후 콘크리트 타설 완료 상태를 확인한 확인서를 제출합니다.
- 공인기관 시험성적서 등 품질인증서류를 제출합니다.
1.5 운반·보관·취급
- 현장 이동 시 충격을 피하고 플라스틱 제품이 화기에 노출되지 않도록 취급합니다.
2.1 재료 및 사양
- 재질은 합성수지입니다.
| 제품 | 규격(㎜) | 크기 | 소요량 | JOINT HOLE | 교각 수량 | 압축하중 | 충진 콘크리트량 |
|---|---|---|---|---|---|---|---|
| 30㎜형 | 500×500×30 | 0.25㎡ | 4매/㎡ | 48 | 64 | 50kN/㎡ 이상 | 0.0128㎥ |
| 45㎜형 | 500×500×45 | 0.25㎡ | 4매/㎡ | 40 | 100 | 50kN/㎡ 이상 | 0.0125㎥ |
| 70㎜형 | 500×500×70 | 0.25㎡ | 4매/㎡ | 40 | 100 | 50kN/㎡ 이상 | 0.0165㎥ |
| 120㎜형 | 500×500×120 | 0.25㎡ | 4매/㎡ | 40 | 64 | 50kN/㎡ 이상 | 0.0290㎥ |
| 200㎜형 | 500×500×200 | 0.25㎡ | 4매/㎡ | 40 | 36 | 50kN/㎡ 이상 | 0.0521㎥ |
- ※ 재질: 합성수지
- ※ 압축하중 시험편: 500×500㎜
3.1 시공조건 확인
공통사항
- 네 면의 연결 구멍과 핀을 끼워 배수판이 서로 연결되도록 설치합니다.
- 연결부와 바닥 끝부분은 무근 콘크리트 타설 중 이격이나 들뜸이 없도록 테이프로 봉합합니다.
3.2 시공순서
- 한쪽 벽체 끝부분부터 붙여 설치하며 구멍이 있는 부분이 벽쪽을 향하게 합니다.
- 기둥이나 벽까지 남는 공간은 현장 치수에 맞춰 절단해 끼워 넣습니다.
- 트렌치 주변은 앵글이나 강판을 절단·용접·조립해 고정합니다.
- 와이어메시를 설치한 후 무근 콘크리트를 타설합니다.
3.3 배수판 연결
- 서로 연결되는 면의 작은 구멍과 반대편 핀 모양 연결꼭지를 끼워 고정합니다.
3.4 설치순서
- 배수판을 양중합니다.
- 벽면 끝부분부터 설치합니다.
- 바닥 중앙 방향으로 설치합니다.
- 기둥 또는 끝부분은 현장 치수에 맞게 절단합니다.
- 벽 결로수 처리가 필요하면 배수판을 벽쪽으로 세워 바닥 배수 경로와 연결합니다.
- 바닥 틈새는 테이프로 봉합합니다.
- 와이어메시를 설치하고 무근 콘크리트를 타설합니다.
3.5 시공 시 유의사항
- Mat Slab 타설 시 바닥의 평활도를 유지하고 침투수가 집수정으로 유도되도록 계획합니다.
